U.2、U.3 与三模深度解析
01.U.2 vs U.3从专用到通用的技术跃迁
U.2 vs U.3 核心差异概览
物理层对比：引脚定义的革命
|

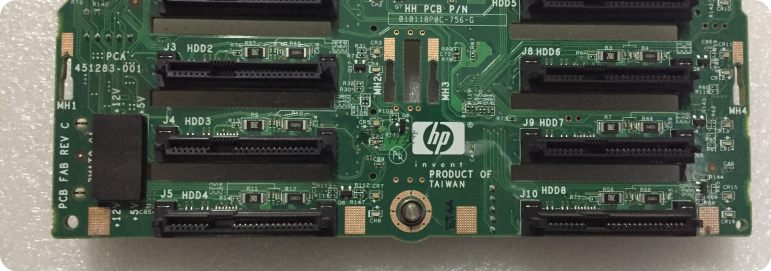

U.2 的困境：分离式设计 |

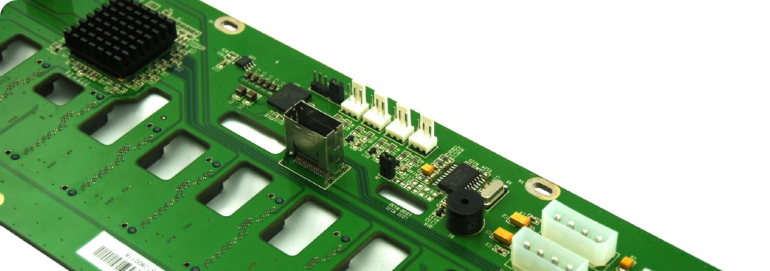

U.3 的突破：引脚复用 |
|
• 为PCIe和SAS协议分配了独立的高速信号引脚，互不兼容。 • 服务器若需同时支持 NVMe 与 SAS/SATA 硬盘，必须同时连接 PCIe 控制器与 SAS 控制器，增加硬件成本与功耗。 • 复杂的背板布线限制了物理空间利用，降低了系统的灵活性和扩展性。 |
• 核心设计理念：引脚复用 (Pin Multiplexing)。 • 将 SAS 0/PCIe 0、SAS 1/PCIe 1 设计为共用引脚，仅需 4 组高速信号引脚即可覆盖所有主流协议。 • 通过软件定义实现协议的动态切换，完美兼容 NVMe、SAS 和 SATA，大幅简化了服务器背板设计，真正实现“通用背板”。 |
协议层与控制器对比：从分离到统一
|
U.2 分离式架构 |
U.3 统一架构 |
|
• NVMe SSD 通过独立的PCIe 控制器连接 CPU。 • SAS/SATA 硬盘则需通过专用的SAS 控制器连接。 • 弊端：系统组件多，管理逻辑复杂，硬件扩展空间受限。 |
• 核心：引入三模控制器 (Tri-Mode Controller)，单芯片统一管理 NVMe、SAS、SATA 三种协议。 • 智能：通过双 IfDet 引脚自动检测设备类型并完成协议路由。 • 价值：实现存储设备真正的“即插即用”与协议无关性。 |
|
“多协议、多芯片、高复杂度” |
“单芯片、全兼容、即插即用” |
管理与兼容性对比
|
管理标准升级：从 SGPIO 到 UBM |
兼容性原则：单向向下兼容 |
|
U.2 传统方案 依赖传统的 SGPIO / SES 协议，功能相对单一，仅支持基础的 LED 指示灯状态控制，缺乏精细化管理能力。 |
U.3 硬盘 → U.2 主机✅ 完全兼容 U.3 设备设计上强制兼容 U.2 信号时序规范，可直接部署在现有的 U.2 服务器环境中，保护历史硬件投资。 |
|
U.3 引入 UBM (SFF-TA-1005) 标准 •精细化控制：实现独立的电源控制与硬件复位能力 |
U.2 硬盘 → U.3 主机❌ 无法兼容 U.3 服务器背板及控制器采用了复用引脚的全新物理设计，导致旧款 U.2 硬盘无法被识别和驱动。 |
部署成本对比：TCO显著降低
 |
 |
|
U.2 架构 |
U.3 架构 |
|
• 需要为不同协议设计专用背板，缺乏灵活性。 • 需配置PCIe、SAS等多个独立的控制器进行管理。 • 硬件成本高昂，运维逻辑复杂，备件库存种类繁多。 |
• 单一通用背板，原生支持 NVMe、SAS、SATA 全协议。 • 采用单一三模控制器，实现对不同类型硬盘的统一管理。 • 大幅降低硬件采购与备件成本，简化运维流程，在TCO (总拥有成本)上具备显著优势。 |
02.U.3 vs 三模标准与核心技术的辨析
|
U.3 (SFF-TA-1001) |
三模 (Tri-Mode) |
|
❓ 是什么：一个接口标准，定义了设备与系统连接的统一规则。 📋 定义：涵盖物理连接器、引脚分配、电气特性、协议支持能力以及设备管理规范(UBM)的完整规范。 🗺️ 角色：行业的“蓝图”与“标尺”，规定了合规设备应当具备的功能和互操作性要求。 |
🛠️ 如何实现：实现U.3标准多功能核心价值的关键底层技术。 💻 核心载体：通常具体体现为高性能的三模控制器芯片。 🧠 角色：执行U.3标准的“大脑”，负责自动识别连接设备类型、进行协议切换和统一的接口管理。 |
|
简单来说：U.3回答了“是什么样子”，三模回答了“如何做到” |
|
U.3标准的两大支柱
|
物理层规范(SFF-TA-1001) |
管理层规范(SFF-TA-1005 - UBM) |
|
• 定义了硬件接口，包括复用的引脚设计和双IfDet检测机制。这一设计巧妙解决了不同协议在物理层面的兼容性问题。 • 它是实现NVMe和SAS/SATA等多协议混插的坚实物理基础，也是统一存储形态的核心前提。 |
• 定义了标准化的软件管理接口（UBM，Universal Base Management），为存储设备提供了统一的带外管理能力。 • 它是实现数据中心存储基础设施自动化运维、热插拔管理和高可靠性的关键保障。 |
三模控制器的核心作用
|
协议识别 |
动态切换 |
统一管理 |
|
通过监测双IfDet引脚的信号组合，准确判断插入设备是NVMe SSD、SAS HDD还是SATA SSD，为后续操作提供基础。 |
根据识别结果，内部电路自动切换到对应的协议处理模块，并配置正确的信号参数，实现与设备的无缝匹配。 |
通过UBM协议与通用背板通信，实现对硬盘的电源控制、硬件复位、LED灯状态监控等统一管理功能。 |
|
工作流程：硬盘插入→三模控制器识别→协议切换→UBM 统一管理 |
||
三模控制器产品实例
市场上已有多家厂商推出成熟的三模控制器产品，推动了U.3生态的成熟。
|
Broadcom MegaRAID 9560-16i 数据中心服务器升级的主流选择，平衡性能与成本的高性价比方案。 |
Microchip SmartROC 3200 专为高性能、高密度的企业级存储应用场景设计的旗舰级解决方案。 |
|
●接口：支持 PCIe 4.0 与 16 个三模通道 ●协议：向下兼容 NVMe 1.4、SAS 12Gb/s 和 SATA 3.0 ●优势：广泛的硬件兼容性，易于集成部署 |
●性能：PCIe 4.0 x16 主机接口与 SAS 24Gb/s 超高带宽 ●规模：提供多达 32 个高速通道，支持海量存储扩展 ●价值：支持高级数据保护功能，保障业务连续运行 |
