服务器存储核心技术

基础配置 & 核心原理

• 最小硬盘数：2块 | 核心：数据条带化(Data Stripping)
将数据分割为小块轮流写入阵列硬盘，实现多盘并行读写，突破单盘性能瓶颈。

核心优势

• 读写速度：阵列中最快
• 容量效率：100% (无冗余)

致命缺陷

• 无容错能力
•单盘损坏 = 全盘数据丢失

推荐使用场景

对读写速度要求极高、且数据可随时恢复或非核心的数据环境。
例如：视频剪辑/3D渲染工作区、临时缓存区。

最小配置：2 块物理硬盘

阵列中硬盘容量以最小的那块为准，仅需两块即可组建。

核心原理：数据镜像 (Data Mirroring)

写入数据时，系统将其实时、完整地复制到阵列中的每一块硬盘上，保持完全一致。

优劣势分析

✔ 安全性极高：可容忍任意单盘损坏，读取性能快。

✘ 成本高昂：有效容量仅为总容量的50%，写入速度较慢。

核心适用场景

• 服务器系统启动盘、数据库核心盘

• 金融、医疗、政府等对数据可靠性要求极高的行业

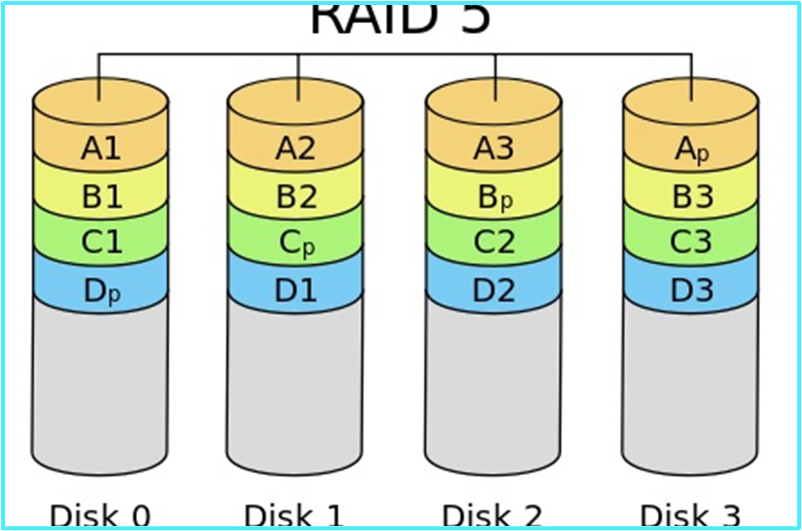

核心原理：分布式奇偶校验

将数据条带化存储在不同硬盘上，同时把校验信息分散存储在所有成员硬盘中，而非集中于一块专用校验盘。

核心优势

•高性价比：平衡了存储容量、读写性能与数据安全性，可容忍单盘故障。
•利用率高：有效容量为 (n-1)/n，优于RAID 1。

主要局限

典型适用场景

中小企业的文件/共享服务器、普通办公业务系统、对读写速度有一定要求但预算有限的存储环境。

最低配置要求：4块物理硬盘

核心原理：双分布式奇偶校验

在硬盘阵列中同时存储两份完全独立的校验信息(P+Q)，确保单盘故障时系统的容错能力。

核心优势

主要局限

写性能差，磁盘利用率为(n-2)/n，且对硬件控制器算力要求较高。

适用场景：大容量企业级机械硬盘阵列、归档/备份数据存储。

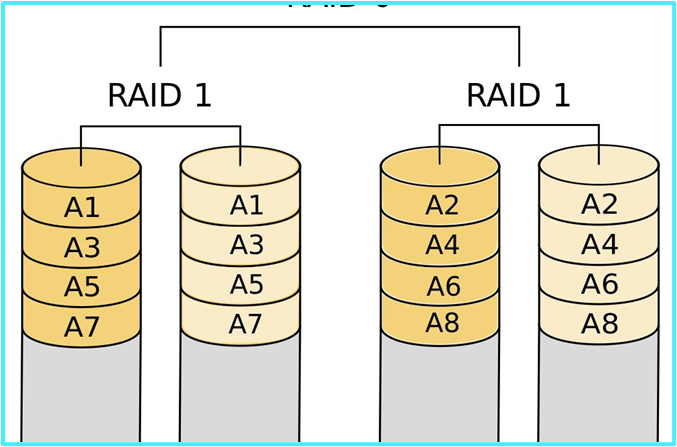

核心优势 (Pros)

✅高性能：兼具RAID 0的高读写速度与RAID 1的安全性，无读写瓶颈。
✅高容错：可同时承受不同镜像组内多块硬盘故障，不丢失数据。
✅低风险：故障硬盘重建仅在对应镜像组内同步，速度快且不影响全局性能。

主要劣势 (Cons)

• 磁盘利用率仅为50%，因为一半的硬盘容量都用于存储镜像备份。

• 硬件成本相对较高。

核心原理与配置要求

• 最小配置：需至少4块硬盘（必须为偶数）。

最佳适用场景

• 企业级核心数据库 (如MySQL/Oracle)。
• 电商、金融等高并发、高IOPS业务系统。
• 关键业务的虚拟化集群。

最小组建硬盘数量：

6 块(3+3 或 4+2 等组合)

优势：容量大、性能好、容错适中

容量利用率较高；读写性能优于纯RAID 5；每个子组可独立承受一块硬盘损坏而不丢失数据。

风险：子组内双盘故障即全盘崩溃

若同一RAID 5子组内两块硬盘同时离线，整个存储池数据将永久丢失，风险远高于RAID 6。

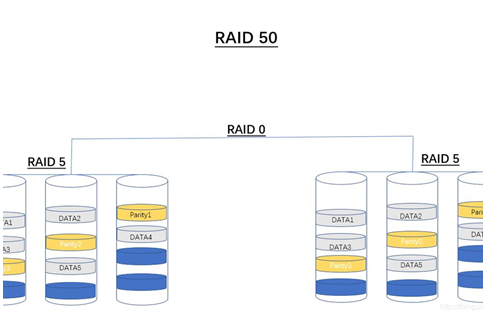

核心原理：先校验，后条带

将物理硬盘划分为多个独立的RAID 5子组，以提供单组内的容错能力；再将这些子组整体作为逻辑单元，组合成一个RAID 0阵列，以提升整体读写性能。

图示展示了数据块(D)与校验块(P)的交叉分布方式。通过“嵌套”结构，既保留了数据冗余，又突破了单组RAID 5的性能瓶颈。

风险：子组内双盘故障即全盘崩溃

最佳适用场景

· 多路高清视频监控存储
· 中等规模数据库/业务集群

部署门槛：最少需要8 块物理硬盘才能组建

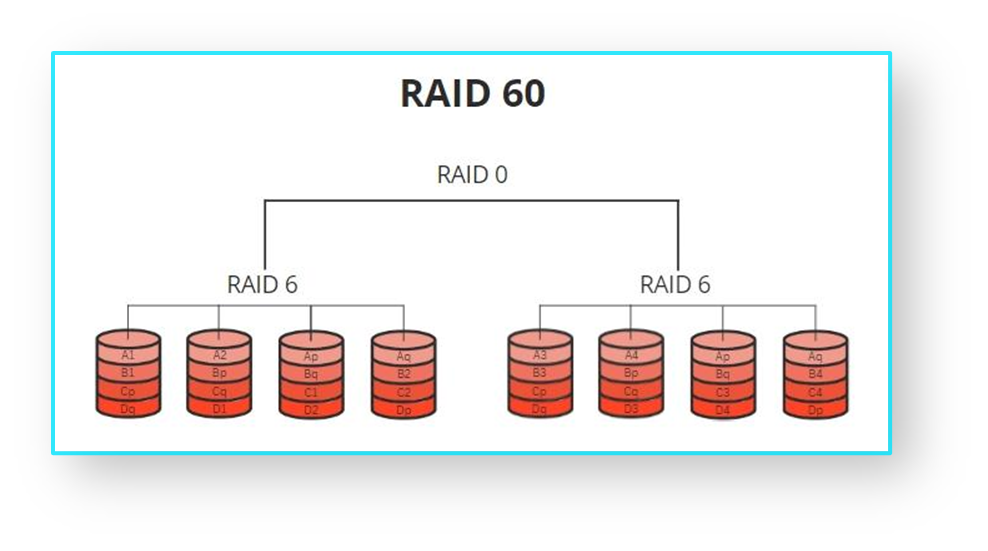

嵌套架构：先双重校验，后条带化

底层将硬盘分成多个独立的 RAID 6 组实现高容错，顶层将这些组通过 RAID 0 条带化以整合容量与带宽。

🏢 典型适用场景

超大型企业数据中心归档、核心业务系统灾备库、金融级离线数据冷存储等对安全性要求极高的场景。

🛡️ 极致容错能力

每个底层 RAID 6 子组内，允许同时有两块硬盘发生物理故障，数据不丢失。

📉 成本与性能代价

写惩罚严重导致写入性能偏低；需要大量硬盘，且校验数据占用空间，整体成本高昂。

RAID 0

RAID 1

RAID 5

RAID 6

RAID 10

RAID 50

RAID 60

最小硬盘数:2

磁盘利用率:100%

读写性能:极高 / 极高

容错能力:无

综合成本:最低

✅ 极致性能
❌ 毫无安全性

最小硬盘数:2

磁盘利用率:50%

读写性能:高 / 中等

容错能力:1块盘 (安全)

综合成本:高

✅ 极致安全/快
❌ 硬件成本高

最小硬盘数:3

磁盘利用率:(n-1)/n

读写性能:高 / 低 (惩罚)

容错能力:1块盘 (风险高)

综合成本:中等

✅ 性价比平衡
❌ 写性能差

最小硬盘数:4

磁盘利用率:(n-2)/n

读写性能:中 / 极低 (惩罚)

容错能力:2块盘 (更安全)

综合成本:中高

✅ 高安全性
❌ 写性能极差

最小硬盘数:4 (偶数)

磁盘利用率:50%

读写性能:极高 / 高

容错能力:n/2块盘 (强)

综合成本:高

✅ 性能与安全兼顾
❌ 硬件成本高昂

最小硬盘数:6

磁盘利用率:高 (大容量)

读写性能:高 / 中等

容错能力:每组1块盘

综合成本:中高

✅ 适合海量存储
❌ 故障风险集中

最小硬盘数:8

磁盘利用率:中 (需多盘)

读写性能:高 / 低

容错能力:每组2块盘 (最强)

综合成本:最高

✅ 终极安全方案
❌ 成本极高/复杂
